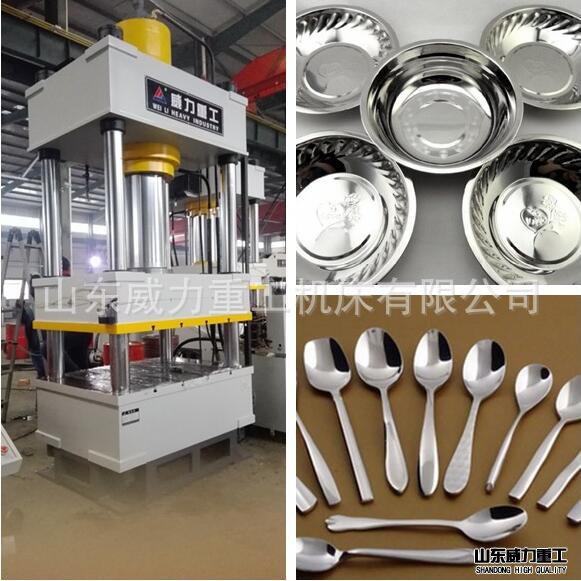

不銹鋼制品成型多功能油壓機電氣控制系統的組成及控制原理，該控制系統主要由PLC可編程控制器；工控機；位置、壓力檢測元件組成。該系統針對不銹鋼制品的工藝動作，使多功能油壓機能夠實現對各種運動進行快速、穩定和精確的控制，同時達到提高生產效率，降低生產成本的目的。
不銹鋼制品成型多功能油壓機的電氣控制電路圖一般分為主電路(或稱一次接線)和輔助電路(或稱二次接線)兩部分。 主電路一般用粗實線畫出，以區別于輔助電路。輔助電路由繼電器和接觸器的線圈、繼電器的觸點、接觸器的輔助觸點、按鈕、信號燈、小型變壓器等電氣元件組成。一般用細實線畫出。
(1)三相交流電源引入線采用L1、L2，L3標記。
(2)電源開關之后的三相交流電源主電路分別按U，V、W順序標記。
(3)分級三相交流電源主電路采用在三相文字代號U、V、W的前邊加上阿拉伯字母1、2、3等來標記，如1U，1V，1W等。
(4)電動機各分支電路接點標記采用三相文字代號后面加數字來表示，數字中的個位數表示電動機的代號，十位數字表示該支路各接點代號，從上到下按數值大小順序標記。

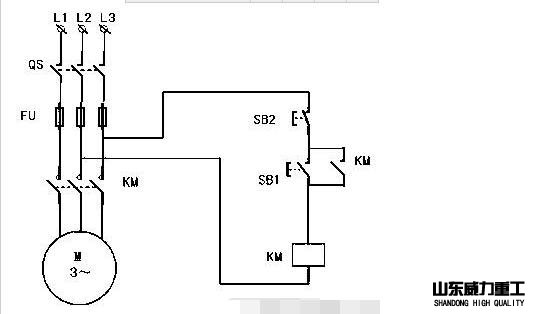

不銹鋼制品多功能油壓機的電氣控制圖
(5)電動機繞組首端分別用U、V、W標記，尾端則用U，V，W，標記。
(6)控制電路采用阿拉伯數字編號，一般由三位或三位以下的數字組成。標注方法按“等電位”原則進行，在垂直繪制的電路中，標號順序一般由上而下編號，凡是被線圈、繞組、觸點或電阻、電容等元件所間隔的線段，都應標以不同的電路標號。
不銹鋼制品成型
多功能油壓機的電氣控制系統是利用電來控制液壓機的工作，熟悉了解油壓機的電路原理與組成，對于客戶在使用過程中起到安全、防護使用效率高等問題。多功能油壓機使用也非常廣泛，歡迎來公司考察訂購。
