500噸三梁四柱油壓機中PLC的電氣控制特點

山東威力重工機床有限公司 > 應用知識 > 500噸三梁四柱油壓機中PLC的電氣控制特點

500噸三梁四柱油壓機中PLC的電氣控制特點

[發布日期:2017-01-13 瀏覽量: 來源:www.czflwj.com.cn]
對于500噸三梁四柱油壓機中PLC的電氣控制各種開關量控制系統,一般可分為按聯鎖控制和按變化參量控制。
1、聯鎖控制:用反映某一運動的聯鎖信號(觸點)去控制另一運動相應的電路,實現兩個運動的相互制約,達到聯鎖控制的要求。其關鍵是正確地選擇和使用聯鎖信號。
2、變化參量控制:用反映運動狀態的物理量(如行程、時間、速度、數字、壓力、溫度等),來實現生產過程的控制。這種控制方式常用于生產過程的自動化控制中。


一、500噸三梁四柱油壓機中PLC的電氣控制聯鎖控制
1.不能同時發生運動間的聯鎖控制
2.互為條件運動的聯鎖控制

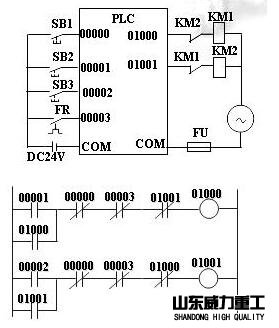

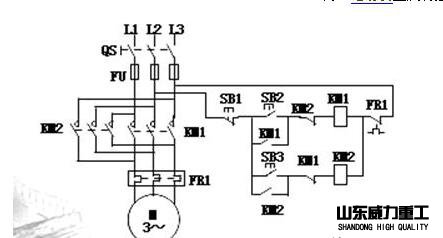

例:兩臺電動機順序起動



▲考慮FR觸點的接法
1)常閉觸點;
2)觸點外接。




3.不同控制方式運動間的聯鎖控制

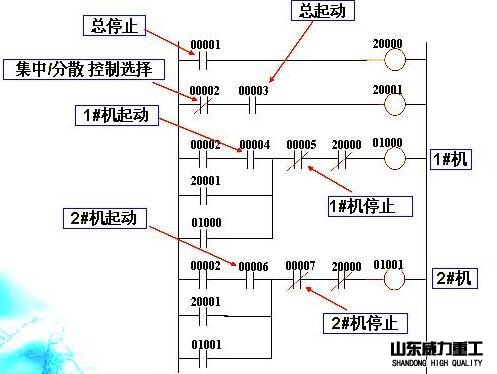

例:集中控制與分散控制
二、500噸三梁四柱油壓機中PLC的電氣控制按變化參量控制
1.行程控制
例:自動限位控制
2.時間控制

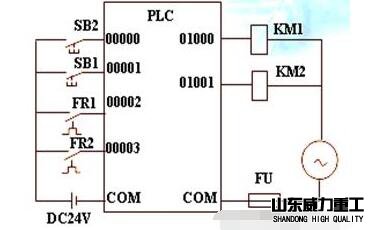

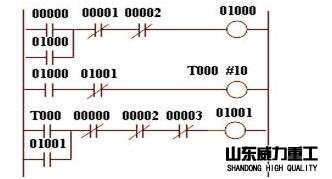

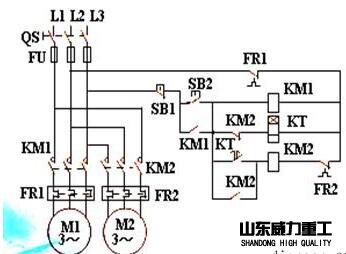

例:Y-Δ減壓起動
考慮定時器的調整

3.速度控制
例:串電阻減壓起動和反接制動

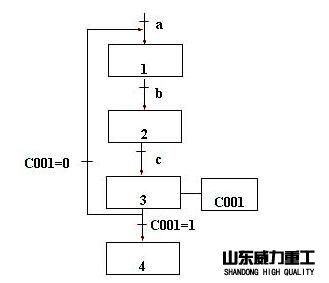

4.計數控制
① 當狀態3有效時,計數器計數(減1),若計數次數未到設定值,C001=0,返回到狀態1,繼續循環;
② 當狀態3有效時,計數器計數(減1),若計數次數到達設定值,C001=1,則跳出循環,轉到狀態4。
